| ■使用方法 |
 |
1.コネクタキャップを開ける
本体USB端子（MiniB）のコネクタキャップを開けます。
|
 |
| |
|
|
2.USBケーブルの接続
付属品USBケーブルのUSB端子（MiniB）側をコネクタに挿入します。 |
 |
| |
|
|
3.パソコンとの接続
付属品、USBケーブルのUSB TYPE A側をパソコンのUSBコネクタに挿入します。 |
 |
| |
|
|
4.パソコンと通信
G-MENのソフトがインストールされたパソコンと通信する。 |
 |
| |
|
| STEP1 |
 |
 |
|
| ● |
本体に電池を入れてUSBポートのコネクタキャップを開ける。 |
|
| STEP2 |
|
 |
|
| ● |

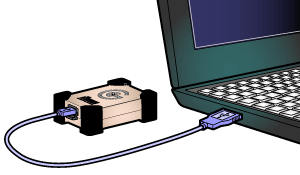

本体とパソコンをUSBケーブルで接続する。 |
| ● |
メニューの「計測（S）」の「設定（P）」を選択する。 |
| ● |
各設定条件を設定して「OK」を選択する。 |
| ● |
メニューの「計測（S）」の「新規開始（C）」を選択する。 |
| ● |
アイドルタイムのため30秒間ブザーが鳴る。 |
|
| STEP3 |
|
 |
|
| ● |

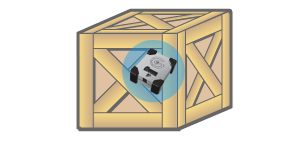

被測定物に本体を取り付ける。 |
| ● |
アイドルタイム終了後に自動測定を開始する。 |
|
| STEP4 |
|
 |
|
| ● |

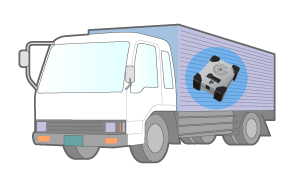

輸送時の被測定物に加わる衝撃加速度と温度データを時間軸上に連続記録する。 |
|
| STEP5 |
|
|
|
| ● |
輸送先に到着した被測定物の中から本体を取り出す。 |
|
| STEP6 |
|
|
|
| ● |
本体のUSBポートのコネクタキャップを開ける。 |
|
| STEP7 |
|
|
|
| ● |
本体とパソコンをUSBケーブルで接続する。 |
| ● |
メニューの「計測（S）」の「データ取得（R）」を選択する。 |
|
| STEP8 |
|
| STEP9 |
|
 |
|
| ● |

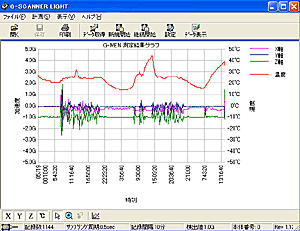

本体に記録されたデータの読み取りが終わると自動的にグラフ表示される。 |
|
| STEP10 |
|
 |
|
| ● |
メニューの「表示（V）」の「データをメモ帳で表示（M）」を選択する。 |
| ● |

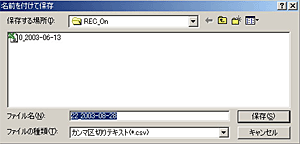

保存先を選択し任意のファイル名を記入しデータを保存する。 |
|
| STEP11 |
|
 |
|
| ● |

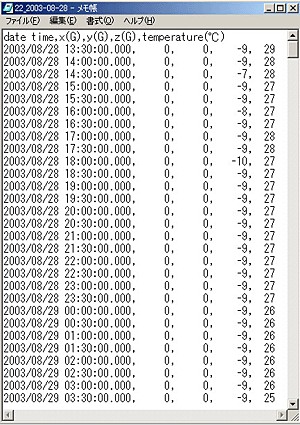

データが保存されると同時にCSV形式のデータがメモ帳で表示される。 |
|
| STEP12 |
|
 |
|
| ● |
グラフ表示をプリンタで印刷します。レーザープリンタで印刷する場合には各データ線の色を黒色に設定します。 |
|
| STEP13 |
|
 |
|
| ● |
表示されたグラフをコピーして画像データとして保存できます。 |
|
 |
|
 |
