.NET Framework3.5はMicroSoft社が提供するサービスです。
G-Trace.net2を動作させる為には.NET Framework3.5がインストールされている必要があります。
インストールにはインターネット接続が必要です。
インストール方法はこちら
インストールエラーについては弊社のサポート対象外になります。
御社のシステム管理者等にお問い合わせ頂くようお願い致します。
Windows10、Windows11は「G-Trace.net2」をご使用ください。
旧アプリケーション「G-Trace.net」の場合は「G-Trace.net2」をインストールして切り替えてください。
アプリケーションのバージョンが古い場合は最新版にアップデートをしてください。
最新版はこちら
※DR02・DR10・NR50・NR50α・3GTは「G-Trace.net2」に対応していない為、弊社サポートへお問い合わせください。
Ｇ-Trace.net2を複数起動しても、G-MENを認識するのは1つだけです。
G-MEN本体とパソコンをUSBケーブルで接続した状態で下記ご確認をお願い致します。

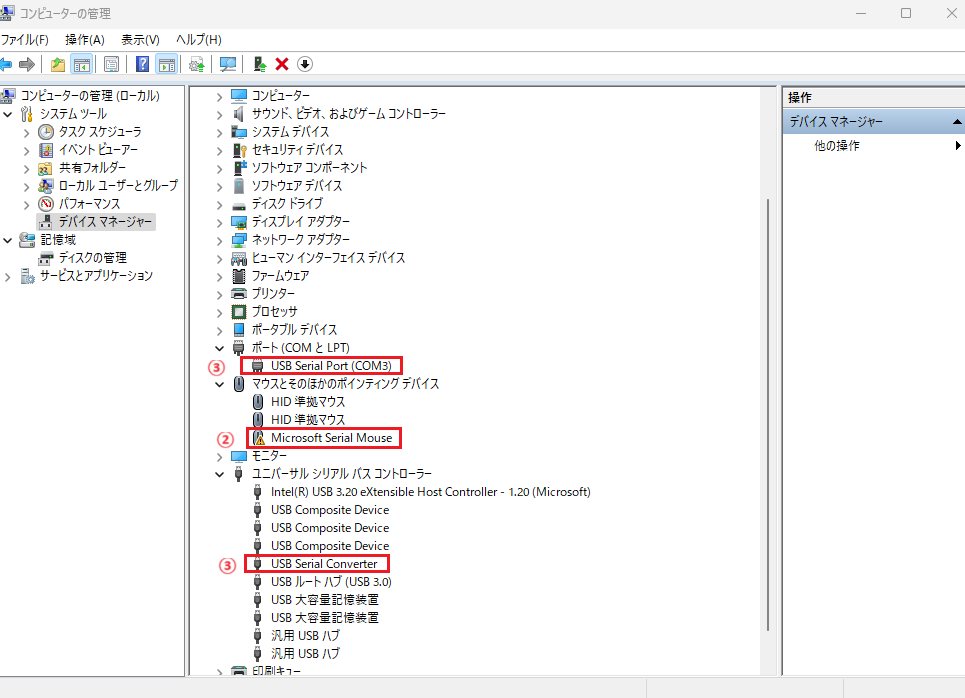

《デバイスマネージャーで確認をお願いしたい内容》
①『！』があればドライバの更新を行ってください。
②「マウスとそのほかのポインティングデバイス」にMicrosoft Serial Mouseが見えていますか？
→見えている場合は無効に設定してください。
③「ポート（COMとLPT）」にUSB Serial Port(COM○)は見えていますか？
「ユニバーサルシリアルバスコントローラー」にUSB Serial Converterは見えていますか？
→USBケーブル抜き差しで見え隠れすればドライバは認識されています。
Windows11の画面 ※クリックで拡大します
G-MENはUSB規格2.0準拠となっており、USB3.0準拠ではありません。
ご使用のパソコンのUSBポート（Type-A）をご確認頂き、USB2.0ポートに接続してみてください。
最新版「G-Trace.net2」にてUSB3.0ポートでも接続の認識が一部可能になっておりますが、全てのパソコンでの確認は出来ておりません。
《USBポートの見分け方（一部例外もあります）》
※USBケーブルはG-MEN付属のケーブルをご使用ください。
※付属ケーブル以外では認識不良や動作不良の原因になることがあります。
電池消耗目安
下記表につきましては新品乾電池使用時の目安としてご利用ください。
G-MENの諸条件の設定および使用環境により異なります。
G-MENの動作期間を保証するものではありません。
| サンプリング周期 | 単3アルカリ乾電池 使用時 |
外部電源ユニットEPS-UT2 単2アルカリ乾電池使用時 |
外部電源ユニットEPS-UT1 単1アルカリ乾電池使用時 |
|---|---|---|---|
| 日数 | 日数 | 日数 | |
| 0.001秒 | 約45日 | 約118日 | 約260日 |
| 0.002秒 | 約56日 | 約148日 | 約325日 |
| 0.005秒 | 約61日 | 約160日 | 約372日 |
| サンプリング周期 | 単3アルカリ乾電池 使用時 |
外部電源ユニットEPS-UT2 単2アルカリ乾電池使用時 |
外部電源ユニットEPS-UT1 単1アルカリ乾電池使用時 |
|---|---|---|---|
| 日数 | 日数 | 日数 | |
| 0.001秒 | 約45日 | 約118日 | 約260日 |
| 0.002秒 | 約56日 | 約148日 | 約325日 |
※GLシリーズはBluetooth接続時は上記電池消耗日数よりかなり消耗が早くなります。
チャート機能使用時（G-MENからスマホへデータ転送）も消耗が早くなります。
接続（モニタリング）時 サンプリング周期0.001秒で約12日程度（単3乾電池使用時）となります。
| サンプリング周期 | GPS機能ON時 | GPS機能OFF時 | |
|---|---|---|---|
| 単3アルカリ乾電池 使用時 |
外部電源ユニットEPS-UT1 単1アルカリ乾電池使用時 |
単3アルカリ乾電池 使用時 |
|
| 日数（記録間隔2分） | 日数（記録間隔2分） | 日数 | |
| 0.001秒 | 約10日 | 約60日 | 約45日 |
| 0.002秒 | 約13日 | 約75日 | 約56日 |
| サンプリング周期 | 単3アルカリ乾電池 使用時 |
外部電源ユニットEPU-UT2 単2アルカリ乾電池使用時 |
外部電源ユニットEPU-UT1 単1アルカリ乾電池使用時 |
|---|---|---|---|
| 日数 | 日数 | 日数 | |
| 0.001秒 | 約21日 | 約56日 | 約124日 |
| 0.002秒 | 約30日 | 約79日 | 約173日 |
| 0.005秒 | 約45日 | 約118日 | 約260日 |
| 0.01秒 | 約56日 | 約148日 | 約325日 |
| 0.02秒 | 約61日 | 約158日 | 約347日 |
| サンプリング周期 | 単4アルカリ乾電池 使用時 |
外部電源ユニットEPU-T3 単3アルカリ乾電池使用時 |
外部電源ユニットEPU-T2 単2アルカリ乾電池使用時 |
|---|---|---|---|
| 日数 | 日数 | 日数 | |
| 0.001秒 | 約12日 | 約30日 | 約47日 |
| 0.002秒 | 約18日 | 約45日 | 約70日 |
| 0.005秒 | 約26日 | 約65日 | 約100日 |
| 0.01秒 | 約30日 | 約78日 | 約118日 |
| 0.02秒 | 約36日 | 約90日 | 約141日 |
| サンプリング周期 | 単4アルカリ乾電池 使用時 |
外部電源ユニットEPU-T3 単3アルカリ乾電池使用時 |
外部電源ユニットEPU-T2 単2アルカリ乾電池使用時 |
|---|---|---|---|
| 日数 | 日数 | 日数 | |
| 0.01秒 | 約20日 | 約48日 | 約74日 |
| 0.02秒 | 約31日 | 約76日 | 約118日 |
| 0.032秒 | 約40日 | 約100日 | 約157日 |
| 0.062秒 | 約60日 | 約152日 | 約236日 |
| サンプリング周期 | 単4アルカリ乾電池 使用時 |
外部電源ユニットEPU-T3 単3アルカリ乾電池使用時 |
外部電源ユニットEPU-T2 単2アルカリ乾電池使用時 |
|---|---|---|---|
| 日数 | 日数 | 日数 | |
| 0.01秒 | 約40日 | 約100日 | 約157日 |
| 0.02秒 | 約40日 | 約100日 | 約157日 |
| 0.032秒 | 約40日 | 約100日 | 約157日 |
| 0.062秒 | 約40日 | 約100日 | 約157日 |
条件設定により記録日数は変わります。
電池寿命と記録日数は別々に考慮願います。
| 記録時間 | ||||||
| DR02α DR10α(※1) (DR10) |
DR10α | DR01(※2) DR20(※3) DR100(※4) (2015年5月迄) |
GRシリーズ GLシリーズ DRシリーズ (2015年5月以降) |
GPシリーズ | ||
| S/N:D106201～ | GPS機能ON時 | GPS機能OFF時 | ||||
| データ数 記録時間 |
16,300 | 32,700 | 32,000 | 65,500 | 130,000 | |
| 1秒 | 4.5時間 | 9時間 | 8.8時間 | 18時間 | - | 1.5日間 |
| 5秒 | 22.6時間 | 5.4時間 | 44.4時間 | 90時間 | - | 7日間 |
| 10秒 | 45時間 | 90.8時間 | 88.8時間 | 181時間 | - | 15日間 |
| 15秒 | 2.8日間 | 5.6日間 | 5.5日間 | 11日間 | - | 22日間 |
| 20秒 | 3.7日間 | 7.5日間 | 7.4日間 | 15日間 | - | 30日間 |
| 30秒 | 5.6日間 | 11日間 | 11日間 | 22日間 | 45日間 | 45日間 |
| 1分 | 11日間 | 22日間 | 22日間 | 45日間 | 90日間 | 90日間 |
| 2分 | 22日間 | 45日間 | 44日間 | 90日間 | ||
| 3分 | 33日間 | 68日間 | 66日間 | 136日間 | ||
| 4分 | 45日間 | 90日間 | 88日間 | 181日間 | ||
| 5分 | 56日間 | 113日間 | 111日間 | 227日間 | ||
※1 DR10αのS/N:D106200までの機種が該当します。
※2 DR01のS/N:DR100305までの機種が該当します。
※3 DR20のS/N:DR201661までの機種が該当します。
※4 DR100のS/N:D000738までの機種が該当します。
G-MENに電池を入れただけのSLEEPING表示は正常な反応です。（計測は停止状態です）
G-MEN専用アプリケーション（G-Trace.net2）より計測条件を設定して開始指示をしてください。
G-MENは測定準備をしたパソコンの日時を使用します。
パソコンの日時設定が間違っていると、G-MENもその日時に準じます。
GRシリーズ/GLシリーズ/DRシリーズ（DR01・DR20・DR100）
1データ＝日付・時刻・X軸の値・Y軸の値・Z軸の値・温度・湿度
GPシリーズ
上記に加えて「緯度・経度・高度・GPS取得時刻」が含まれます。
G-MENは設定した記録間隔中にサンプリングした最大値1データを記録します。
例）G-MEN GR20の場合
[設定内容] 記録間隔1秒 サンプリング周期0.001秒（1msec）
記録間隔中0.001秒ごとに1000回サンプリングしたうちのX軸、Y軸、Z軸それぞれの最大値のデータを記録間隔1秒の記録として残していきます。
応答周波数とはG-MENのセンサが感知できる周波数帯のことです。
つまり、このセンサが振動と判断できる周波数になります。
応答周波数を下げると応答できる範囲を狭くすることになります。
しきい値以上のデータのみの記録ではありません。
通常G-MENは設定した記録間隔中にサンプリングした中の最大値1データを記録します。
ここにしきい値の設定があると、設定したしきい値以上を検出すると記録間隔中の最大値1データとは別にしきい値を超えたリアルタイムデータも記録されます。
例）G-MEN GR20の場合
[設定内容] 記録間隔1秒 サンプリング周期0.001秒（1msec） しきい値1.0G
記録間隔 1秒の間にしきい値超えを5回検出した場合
データ数：1データ(最大値)+5データ(しきい値超え)＝6データ
設定したハザード値を超えると、その時点より設定したサンプリング周期毎のデータを1,000データ記録して計測は停止します。
ハザード値を超えない限りは記録間隔中にサンプリングした中の最大値1データを記録します。
※GPシリーズはGPS機能ONの場合には使用できません。
G-MENの計測を細かく記録したい場合に設定します。
記録間隔を無視して設定したサンプリング周期ごとに記録を蓄積しますが、短時間でDATAFULLと表示され、記録も停止します。
例）G-MEN GR20の場合 (記録容量：65,500データ)
[設定内容] サンプリング周期0.001秒トレースモード
65秒で65,500データとなり「DATAFULL」になります。
※GPシリーズはGPS機能ONの場合には使用できません。
G-MENとパソコンをUSB接続したまま、5msec毎にG-MENからパソコン側へ3軸のデータを出力します。（温度湿度は出力しません）
オンライン測定は開始前に条件設定でサンプリング周期0.005秒にて即時測定を一度クリックします。その後「オンライン測定」を行ってください。
測定終了後は自動的にグラフを表示します。
G-MENに記録データは残りません。
※GPシリーズはオンライン測定には対応しておりません。
・付属固定板の取付方はこちらのマニュアルをご覧ください。
・マグネット固定板（※オプション品）の取付方はこちらをご覧ください。
下記のG-MENは放射妨害ノイズ試験を実施して規格適合しております。
[GRシリーズ/GLシリーズ/GPシリーズ/G-SWITCH]
RTCA DO-160G Section21categoryH規格に適合となっております。
[DRシリーズ（DR01・DR20・DR100）]
RTCA DO-160G Section21：Radiated RF Emisson CAT.M規格に適合となっております。
※G-MENはアルカリ乾電池駆動です。
※JAL（許可済み電子機器リスト）/ANA（確認済み電子機器リスト）は承認を得ております。
G-MENの性質上、海外に持ち出される事がありますが、海外での使用は自己責任においてご使用ください。
GPS機能/Bluetooth機能は日本国内仕様です。
※Bluetooth機能は海外においては電波法で認可をうけておりません。
※GPS機能は海外での動作確認等は行っておりません。
インストールの際にOSを自動認識し、英語版OSであれば英語表記となります。
ヘルプについても英語表記となります。
G-MENの非該当証明書が必要な場合は弊社サポートよりご依頼ください。
非該当証明書の発行依頼はこちら
G-MENに使用している静的加速度センサは重力の1Gを常に認識します。
静止状態（垂直水平に置いて）では3軸のいずれかに±1Gが計測記録されていきます。
プラスマイナスはG-MENの設置した向きにより表示されます。

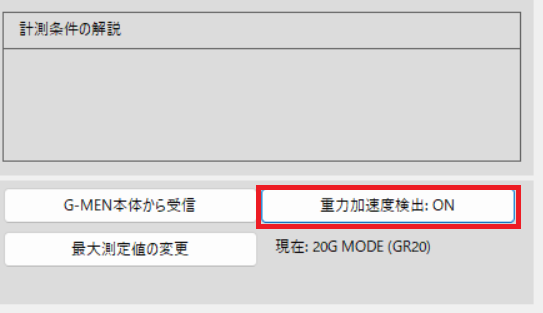

アプリケーション上（G-Trace.net、G-Trace.net2）の条件設定から重力加速度1GのON・OFFが選択できます。
※クリックで拡大します
G-MENはフーリエ変換・パワースペクトル変換はできません。
G-MENは記録間隔中サンプリングしたピーク値を記録していきます。
G-Trace.net2からデータ取得をする際にエラーが発生する場合には下記ご確認をお願いします。
《確認内容》
・最新版「G-Trace.net2」にて再度データ取得を試してください。
・G-MENから電池を抜いて液晶画面の表示が消えるまで放電後、再度データ取得を試してください。
・パソコン再起動 / USBケーブル抜き差し / USBケーブルを変える / 別のUSBポートを試してください。
ご不明な点がございましたら弊社サポートへお問い合わせください。
お電話でのお問い合わせ
TEL:0263-27-7723／受付時間：9:00-12:00/13:00-17:00（月～金曜日、祝日除く）
なお、お問い合わせ内容によってはお時間をいただく場合がございますので予めご了承ください。
